為了提高打印效果，往往我們需要對復雜模型進行分割變?yōu)楹?jiǎn)單模型來打印，再進行拼裝。要對模型分割的話，推薦使用Magics來執行工作，這個軟件有數種切割方式，我們以最近很火的托舉貓模型為例子，介紹下其中常用的3種，內容較多，將分為2期內容說明。
一、分離標記面
此方法自由度較高，能夠較大限度地滿足特殊形狀的分離，當然，這也會增加不少的工作量。

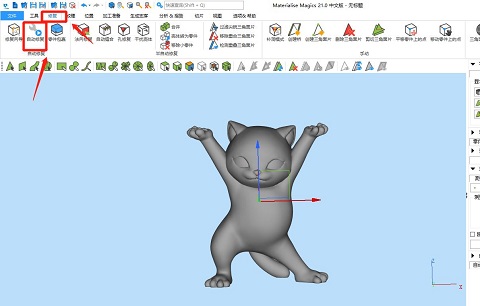

①首先需要對模型進行自動修復，模型沒有三角面問題是切割的必要前提。

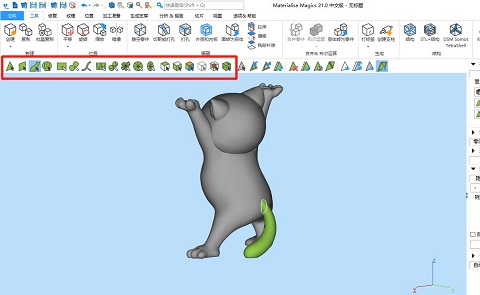

②修復后，通過標記三角面的功能選中需要分割開的部位，比如把貓尾巴單獨分割。標記功能有許多種模式來達到設想的標記效果，大家自行查看說明及對比。

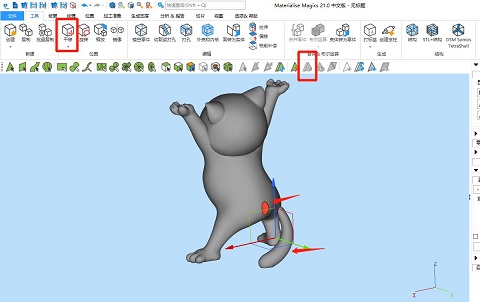

③再通過“分離標記”功能將標記部位分離，這樣我們將得到2個帶有接口破面的模型，選中其中一個模型，移動指定距離遠方便后續操作。

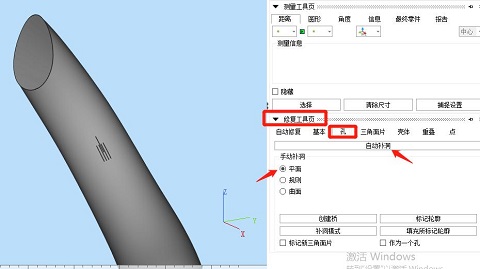

④使用“修復工具頁”，選擇“孔”，選擇“平面”，對分割后的2個模型都進行自動補洞，也可以根據實際孔洞的起伏形狀來選擇“曲面”或“規則”來補洞。

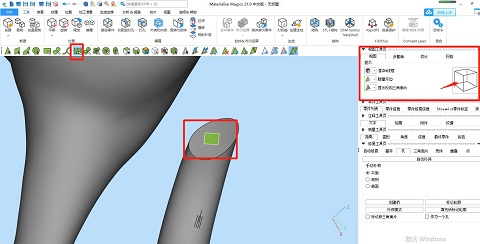

⑤設計插銷，選擇“框選標記并重畫網格”功能，選擇一個模型的接觸面并框選出插銷大小和形狀。可以借助視圖工具頁來精準調節視圖方向。

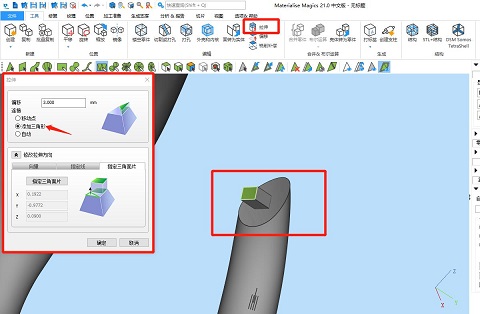

⑥使用拉伸功能，高度即偏移量，需要勾選上“添加三角形”，并點擊“確定”。
⑦將帶插銷的尾巴按第③步的移動距離移動回去，如果忘記或隨手移動的，可開啟“視圖”-“渲染”中的“透明”功能，通過觀察重疊情況來精準地移動合上。

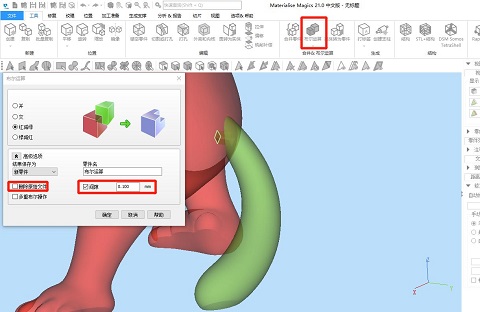

相對位置調整好后，同時選中2個模型，使用“布爾運算”，用無插銷的模型減去帶插銷的模型，由于3D打印會略有膨脹，需要在高級選項中勾選“間隙”，并根據使用3D打印耗材特性來設置合理大小，同時取消勾選“刪除原始文件”，再點“確定”。

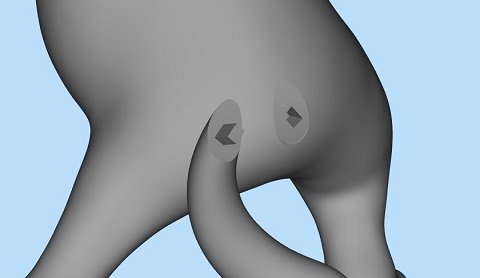

⑧最后我們得到1個身體原模型、1個帶插銷孔的身體模型和1個帶插銷的尾巴模型，可刪除原模型，再對剩余兩個模型進行自動修復即可。
這個方式雖然較為復雜，但它的優點在于能按模型結構或者自定義地進行精準分離，且能制作出不同插銷結構，是手辦、復雜結構工件分離首推操作方式。
